五味子提取物加工設備

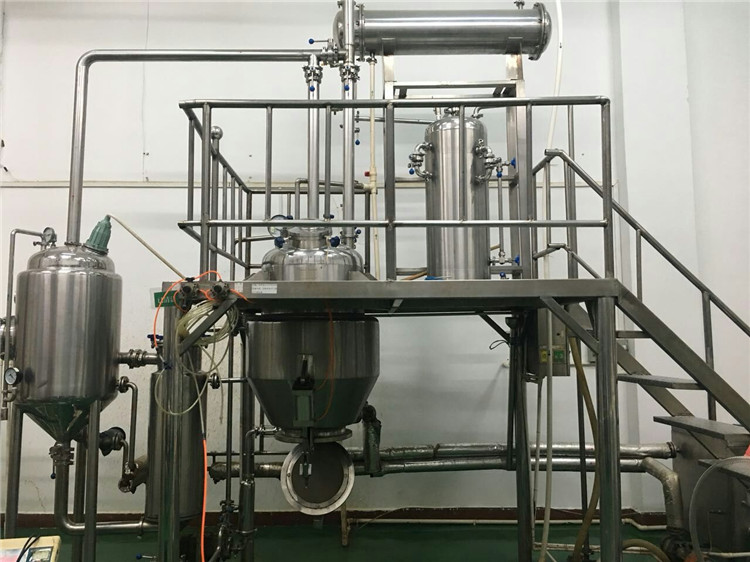

中藥提取設備結構組成：

  提取罐成套設備由

1. 提取罐；

2. 泡沫捕集器；

3. 氣液分離器；

4. 冷卻器；

5. 冷凝器；

6. 油水分離器；

7. 料液泵；

8. 管道過濾器及內部聯接管路構成。




  提取罐主體包括內筒體、夾套層、保溫層、支耳、氣動出渣門、氣動操作台等；提取罐保溫層以岩棉作為保溫材料。

  內筒體材質為優質SUS304/316L，夾套采用全封閉，外筒體SUS304亞光薄鋼板。 罐內配備CIP清洗自動旋轉噴洗球頭，測溫孔、防爆視燈、視鏡、快開式投料口等，確保操作簡便，符合GMP醫藥標準。具有溶劑分布均勻，出渣方便等特點。

特點：

1、外形上小下大，呈倒錐狀。尤其利於溶劑循環提取，提取溶劑能夠均（jun1）勻地從罐底部向上運動，而且由於從罐底部向罐頂部逐漸減小，很好的避免了溶劑流動短路的現象。罐底部麵積大，出液麵積大，出液快，不易堵。出渣方便，加熱效果好。

2、提取罐底部采用雙層過濾板設計，分為過濾支撐板和主過濾板。雙層過濾板可以打開，方便觀察，易於清理。

3、進料采用加料漏鬥和大口徑蝶閥，蝶閥帶有蝸輪蝸杆關閉裝置。

4、設備具有多種加熱方式和控製提取溫度功能，可以實現多種工藝流程：普通煎煮、動態回流、連續逆流提取。

技術參數
